Filtru de disc de 4 inci

Filtru de disc de 4 inci

Filtre automate de apă de auto-curățare: un flux unic 19-2000m3/h Precizie de filtrare 20-4000 micron

Tip ： Material multi -unități ： Curățarea oțelului carbon ： Controlul spălării din spate ： Automat

Produs Avantagev

> Debit ridicat/precizie de filtrare ridicată

> Pierdere de presiune joasă/consum de apă cu spălare mică

> Nivel ridicat de automatizare

Contactaţi-ne Descărcare de date Principiu video

Principiul produsului

Apa curge prin ecran și particulele sunt păstrate pe interiorul ecranului elementului de filtru. Apa filtrată se curge apoi prin priză.

Când particulele s-au acumulat la un anumit număr și diferența de presiune crește la nivelul predeterminat, începe ciclul de spălare.

Include două pași: în primul rând, supapa de scurgere automată se deschide pe priza de drenaj. Apoi, motorul electronic conduce periile de curățare care se află în interiorul ecranului, solidele sunt expulzate prin supapa de scurgere.

Filtrele continuă să furnizeze apă filtrată chiar și în timpul ciclului de spălare. Întregul sistem de lucru este controlat de o cutie inteligentă care are mai multe moduri de control: diferențial de presiune, timp, manual și PLC.

Debit	19-4000m3/h	Mod de control	Diferențială/timp/manual/PLC
Precizia filtrării	20um-4000um	Mod de curățare	Perie
Presiunea de lucru (Max.)	1 .6mpa (personalizat)	Timp de curățare	10-200S(Adjustable)
Presiunea de lucru (min.)	0.1MPa	Ecran perforat	800-4000um
Temperatura de lucru	<65'℃	Ecran cu pană	50-1000um
Putere	380V150HZ	Ecran sinterizat	20-800um

Principiul produsului

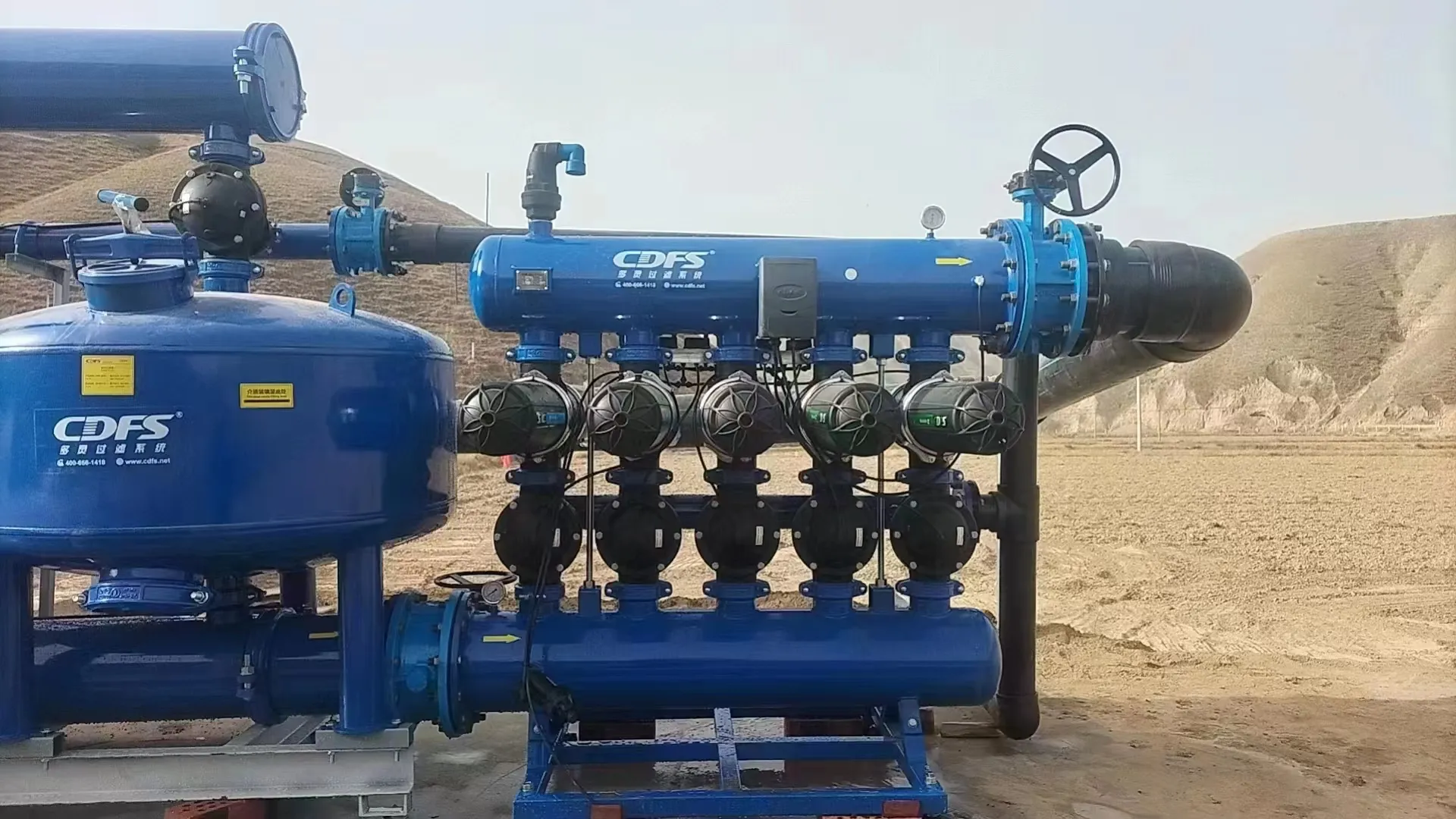

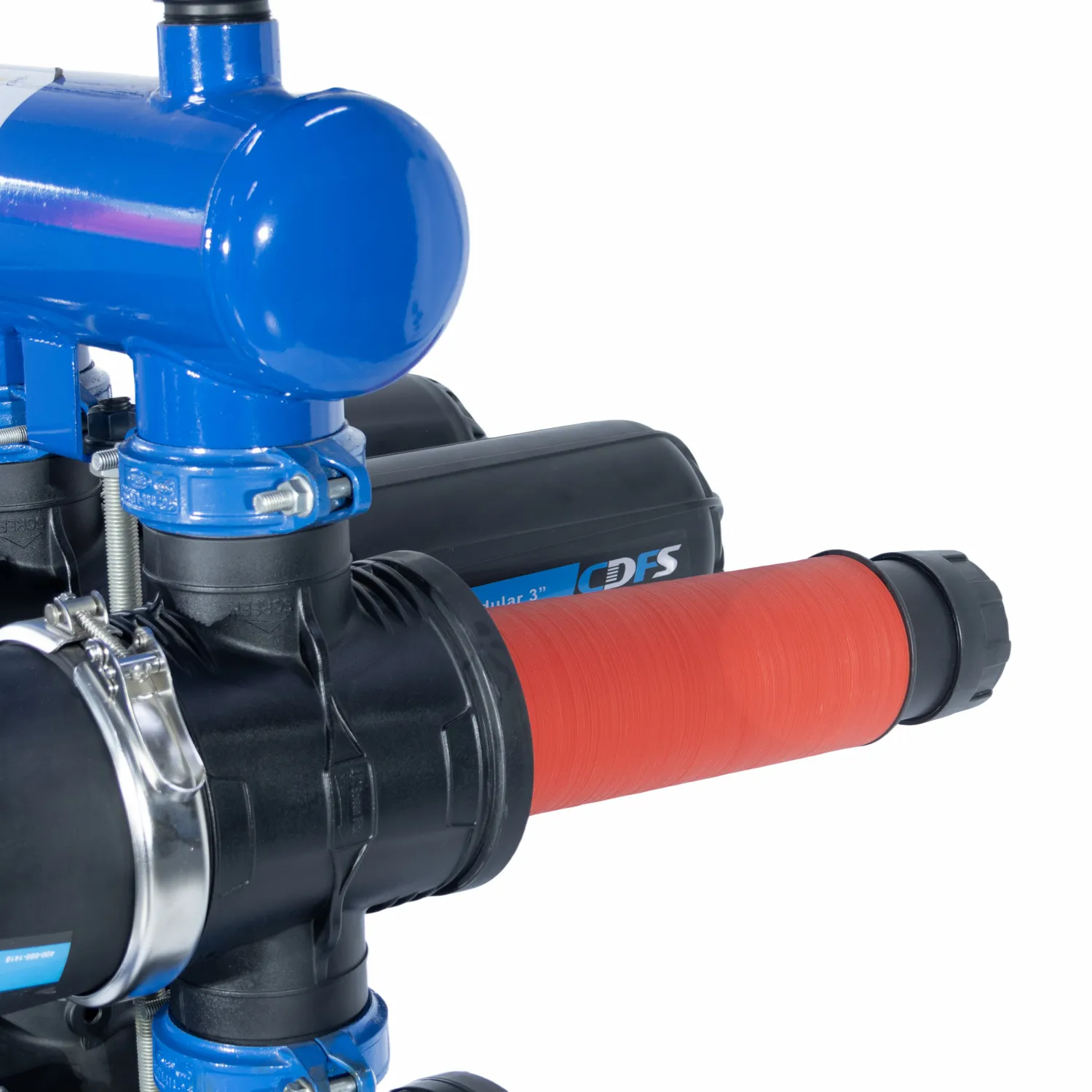

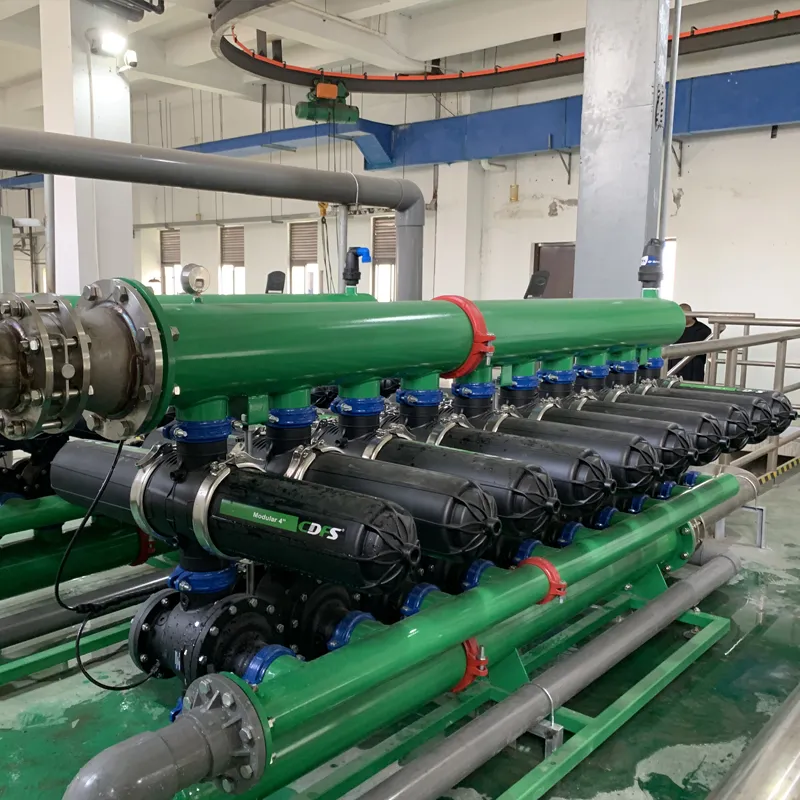

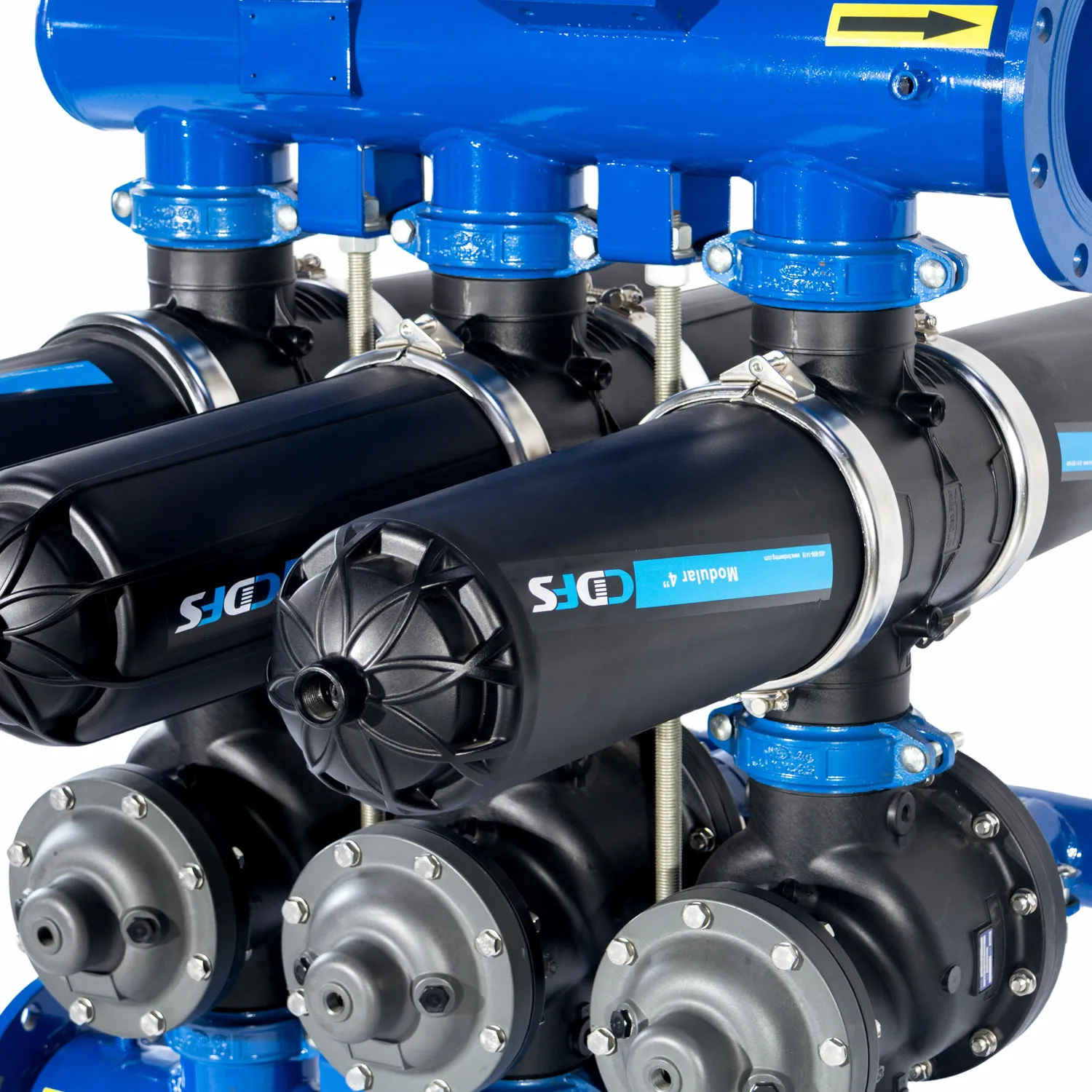

Sistem automat de filtrare a discurilor cu element de filtrare a discului (ca mai jos) cu supape de spălare de 2 " / 3" / 4 ", supapă de aer, galerie, controler.

Ușor de instalat. Automatizarea disponibilă în 220V.

Două state de operare: statul de filtrare și statul de spălare din spate

Principiul produsului

Presiunea de lucru	0.2-0.8MPa	Presiunea de spălare din spate	0.18-0.8MPa
Temperatura de lucru	<60℃	Valoare pH	4-13
Mod de spălare înapoi	Spălare internă/spălare externă	Numărul modulului de filtrare (a)	2-10
Apă în țeavă (B)	Oțel carbon / oțel inoxidabil / plastic	Țeavă de apă (C)	Oțel carbon / oțel inoxidabil / plastic
Conductă de drenaj (D)	Oțel carbon / oțel inoxidabil / plastic	Supapă de spălare din spate (E)	Oțel / plastic
Controler (F)	Full Automatic și Internațional Standard IP65.

Selectarea tabelului de date

Unitatea de filtrare	Precizie （Μm）	Fluxul de spălare din spate (m³/h)	Flux de filtrare (m³/h)
Unitatea de filtrare	Precizie （Μm）	Fluxul de spălare din spate (m³/h)	Calitate bună a apei	Calitatea generală a apei	Calitatea slabă a apei	Cea mai proastă calitate
2 inch	20	8-11	9	7	5	3
	50		17	14	10	7
	100-130		24	20	18	12
	200-400		24	20	18	12
3 inch	120-130	16-22	32	30	24	14
3 inch	75-200	16-22	36	32	26	16
4 inch	20	40-55	18	14	10	6
	50		34	28	20	14
	100-130		64	59	47	28
	200-400		72	63	51	32

Model	Apă înăuntru/out (mm)	H (mm)	H1(mm)	H2(mm)	D (mm)	L (mm)
DLLF-2-2-A	89	884.5	150	413	776.5	890
DLLF-2-3-A	108	904	160	432.5	796	1165
DLLF-2-4-A	108	904	160	432.5	796	1440
DLLF-2-5-A	159	944.5	175	473	854	1715
DLLF-3-2-A	108	1049	175	461	875	890
DLLF-3-3-A	159	1074.5	175	486.5	933	1165
DLLF-3-4-A	159	1092	192.5	504	933	1440
DLLF-3-5-A	159	1092	192.5	504	933	1715
DLLF-4-3-A	159	1416.5	282.5	594	1200	1195
DLLF-4-4-A	219	1531.5	310	651.5	1200	1470
DLLF-4-5-A	219	1531.5	310	651.5	1200	1745
DLLF-4-6-A	273	1630.5	332.5	701	1200	2020
DLLF-4-7-A	273	1630.5	332.5	701	1200	2295
